Transformador Oven Variale Pressure For Drying 6000x4000x5000 do vácuo do Plc

KD-6000×4000×5000

Equipamento de secagem do vácuo do transformador

Proposta e cotação técnicas





O equipamento de secagem variável de vácuo da pressão é fabricado por nossa empresa de acordo com o perito alemão J que o princípio de secagem proposto pelo Dr. Moore (Dr., MOLL) é desenvolvido com base em nossa experiência no projeto e na fabricação de equipamento de secagem do vácuo. O equipamento é usado principalmente secando os corpos dos transformadores imergidos óleo, dos transformadores e dos capacitores, que podem reduzir o tempo de secagem por 40~50% comparado com a secagem de vácuo convencional. É um equipamento de processo com desempenho, eficiência elevada e economia de energia seguros.

De acordo com as exigências da empresa e em combinação com as especificações do projeto do equipamento de secagem variável da pressão da nossa empresa, a seguinte proposta técnica é formulada por isto:



• Finalidade principal do equipamento



O equipamento é usado para o tratamento de secagem dos transformadores ou de outros produtos elétricos com um nível de tensão de 220KV ou abaixo. O partido B garantirá as exigências do processo e exigências de qualidade para o tratamento do produto, e fornece esquemas do tratamento do processo e procedimentos de controle relevantes para três níveis de tensão, a saber 220KV, 110KV e 35KV.



• Características técnicas principais do equipamento

Este grupo de equipamento tem as seguintes características técnicas:

1. Tem um projeto de sistema razoável do vácuo, e bastante condensado é descarregado do condensador para evitar eficazmente a poluição de água à bomba de vácuo durante a secagem.

2. A bomba de vácuo giratória da aleta adota a bomba de vácuo favorável ao meio ambiente, e o tratamento sem fumaça pode diretamente ser descarregado dentro.

3. Durante o processo de aquecimento, de acordo com a temperatura diferente do corpo, a pressão no tanque de vácuo é reduzida periodicamente a algum valor pela alternação automática da pressão, criando as condições as mais apropriadas para a evaporação da água na isolação do corpo, de modo que o processo da evaporação da água no processo de secagem esteja em um estado razoável.

4. O equipamento pode eficazmente resolver o problema da oxidação do núcleo de ferro no processo de secagem com o ajuste do processo de secagem variável da pressão.

5. O nível da automatização do equipamento e o nível da tecnologia de processamento dos produtos podem alcançar o nível avançado doméstico, e a qualidade dos produtos processados pode alcançar o nível dos produtos superiores na indústria.

6. Este equipamento pode assegurar a segurança da produção e do uso.



三, componentes principais do equipamento



1. Os componentes principais do grupo inteiro de equipamento são como segue:

1,1 um tanque de secagem de vácuo;

1,2 um grupo de mecanismo da abertura da porta e de quadro portal;

1,3 um grupo de sistema do vácuo;

1,4 um grupo de sistema de baixa temperatura da condensação;

1,5 dois grupos de sistema de aquecimento

1,6 um grupo de sistema de encanamento pneumático;

1,7 um grupo de abastecimento de água refrigerando;

1,8 um grupo de sistema hidráulico;

1,9 um grupo de sistema do controle e de medida.

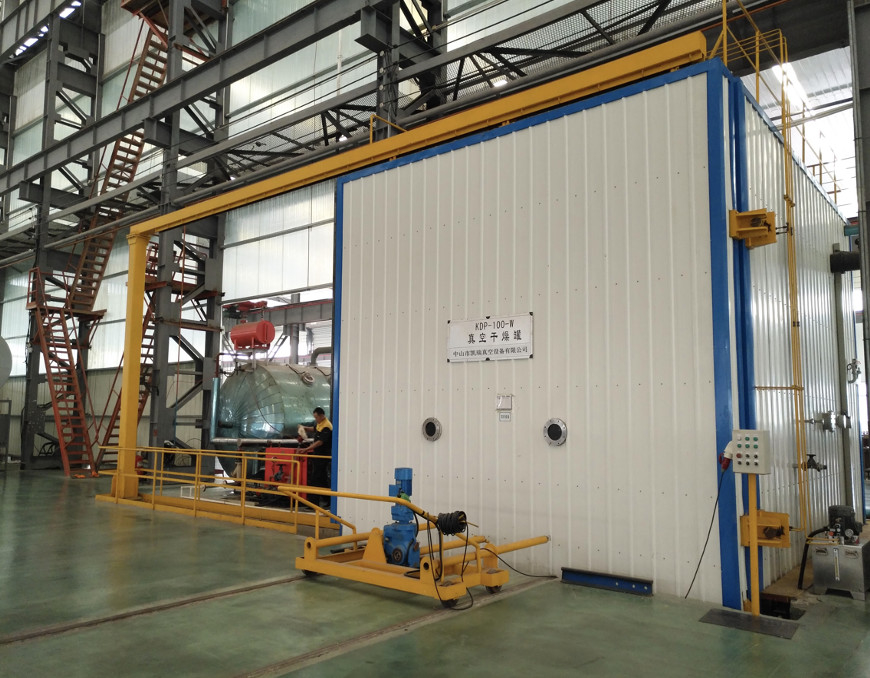

Equipamento de secagem variável do vácuo da pressão

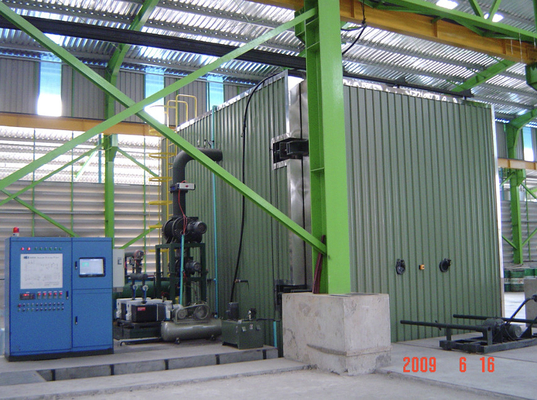

Parte dianteira do equipamento de secagem	Lado do equipamento de secagem



2, exigências do local (fornecidas pelo partido A) e pelo partido A da cooperação precisa de fornecer:

Poder avaliado: 200kW, 380V, 50Hz, trifásico, fonte de alimentação conectada ao armário de controle elétrico do partido b

Água refrigerando: pressão > 0.1MPa, tanque de água da circulação > 8m3.

Superfície coberta de equipamento: 7000 × 5000mm, poço: × 7000 cinco mil elevações largas do × do × longo do × 450mm)

Ar comprimido: 0.4-0.6Mpa, consumo 0,2 m3/min



3, composição, exigências estruturais e parâmetros técnicos de cada sistema

3,1, tanque de secagem de vácuo:

3.1.1 a dimensão interna eficaz do × do tanque de secagem 6000 quatro mil × 5000mm (por muito tempo altura larga) do × do ×, tipo horizontal, altura eficaz refere a altura do carro liso do carga-rolamento no tanque à parede interna da camiseta de alças, a porta do tanque é movida eletricamente para abrir a porta, travada hidraulicamente, e a porta do tanque é controlada pelo × que 4000 5000 milímetros enfrentam aberto

3.1.2 o diploma do vácuo do limite no estado frio será o ≤ 50Pa, o momento para bombear o tanque de vácuo a 100Pa no estado frio será o ≤ 60min, e a taxa do escapamento de ar no estado frio da nenhum-carga será o ≤ 200Pa · L/S (a escala da medida é 50Pa a 720Pa).

3.1.3 o tanque é aquecido pela tubulação de dreno do óleo da transferência térmica em quatro lados.

3.1.4 a lã de rocha é usada fora do tanque para a isolação térmica e a placa de aço da cor é usada para a armadura. A temperatura máxima da superfície externo não será o ℃ 25 mais alto do que a temperatura ambiental (de acordo com o padrão nacional).

3.1.5 o anel do selo da flange do tanque é um anel resistente e longa vida especial-dado forma de alta temperatura do selo, com uma vida útil eficaz de mais de 2 anos. A flange do tanque não será deformada após o uso longo.

3.1.6 × 3.8M da disposição 5,8, ≤ 0.35M da altura, carga que carrega o trole 50T. O trole pode carregar o grande transformador (100T, três fulcros) e a alta temperatura no tanque de vácuo. O trole é conduzido pela cabeça elétrica da tração, que é conveniente para entrar e retirar no tanque.















电动台车



3,2, de abertura da porta mecanismo e quadro portal

3.2.1, a porta do tanque são eletricamente lado movido para abrir a porta, travada hidraulicamente, e cada ação é no lugar. O interruptor do curso é bloqueado para a proteção.

3.2.2, é composto do pórtico da porta do tanque, do redutor da movimentação e do mecanismo transversais da transmissão.



Mecanismo movente da abertura da porta do lado elétrico



3,3, sistema do vácuo

3.3.1, o sistema do vácuo são configurados como SV-300+SV-300+SV-300 (três bombas de vácuo) /ZJP-600/ZJP-1200 da bomba de Leybold (cinco bombas de vácuo no total), e a velocidade de bombeamento máxima do sistema é 1200L/S. O sistema do vácuo (incluindo as bombas e as válvulas) opera-se automaticamente em ordem.

3.3.2, a válvula principal do sistema do vácuo serão válvula principal pneumática alta da confiança e da alta fidelidade, e o sistema será equipado igualmente com a válvula pneumática, a válvula de respiradouro eletromagnética, o sensor da pressão, o encanamento do vácuo e os vários acessórios.

3.3.3, o gás extraído do tanque devem ser refrigerados e secado pelo condensador.

3.3.4, configuração de sistema e instalação, convenientes para a operação e manutenção.







Unidade do vácuo da secagem de vácuo



3,4, sistema da condensação da baixa temperatura

3.4.1 um condensador horizontal é usado para condensar a água do gás extraída do tanque de vácuo, e tem a função da drenagem manual sem danificar o vácuo.

3.4.2 os tubos de aço inoxidável com desempenho excelente da transferência térmica serão usados como os tubos do condensador do condensador.

3.4.3 o sistema é equipado com um refrigerador de água da baixa temperatura (Zhongshan Kairui) para fornecer a água da baixa temperatura de 10 ℃ para assegurar um bom efeito de condensação do condensador.



3,5, dois grupos de sistema de aquecimento

3.5.1 este grupo de equipamento é aquecido pelo aquecimento elétrico, dois grupos. O óleo da transferência térmica é usado como o meio de aquecimento da circulação. O poder de aquecimento total é 144kw (dois grupos), e a precisão de controle da temperatura é ℃ do ≤± 3.

3.5.2 o sistema é composto do centro de aquecimento elétrico, da bomba de alta temperatura do encanamento, do filtro, da válvula de alta temperatura, do calibre de pressão, do sensor de temperatura, do encanamento e dos acessórios. Todos os encanamentos de aquecimento dentro da escala do equipamento são blindados com a folha SUS430 de aço inoxidável, e as tubulações de lãs de rocha são isoladas.



3,6, sistema de encanamento pneumático

3.6.1 forneça o suprimento de ar para válvulas pneumáticas no âmbito do equipamento.

3.6.2 o sistema consiste no compressor de ar 0.2m3, na objetiva tripla da fonte de ar, no encanamento, na válvula, etc.

3.6.3 pressão de funcionamento 0.4-0.6Mpa.



3,7, abastecimento de água refrigerando

3.7.1 o sistema do vácuo é refrigerado pela água refrigerando de circulação independente, que é composta de refrigerador, de calibre de pressão, de filtro, de válvula e de encanamento refrigerados a ar.

3.7.2 o abastecimento de água refrigerando é controlado separadamente. Se a pressão de água refrigerando é insuficiente, o alarme estará dado no sistema de controlo principal.



3,8 sistema hidráulico

3.8.1 é usado para travar a porta do tanque.

3.8.2 o sistema consiste na estação hidráulica, nos 4 grupos de cilindros hidráulicos, nos encanamentos, nas válvulas, etc.



3,9, medida e sistema de controlo (tela táctil)

3.9.1 integrou o armário de controle elétrico. Dois modos de controlo automático e de operação manual são fornecidos.

3.9.2 como o elemento de controle principal, a tela programável de controller+touch pode executar o processo de secagem variável da pressão e tem as seguintes funções:

Detecção, exposição e armazenamento da temperatura e do vácuo.

O tela táctil controla e indica o fluxograma do processo e o estado da operação de cada unidade do equipamento.

Durante o processo de secagem, selecione os parâmetros de processo de acordo com as especificações dos produtos para ser tratado, e mude os parâmetros de processo como necessário.

Bloqueio e bloqueio entre as bombas e as válvulas.

Realize o dispositivo de alarme para a insuficiente pressão de ar e a pressão de água.

Execute automaticamente o processo de secagem.

Automaticamente juiz o valor-limite de secagem.

3.9.4 o controlador programável de Mitsubishi (PLC da série de Mitsubishi FX) pode automaticamente terminar o controle do processo de secagem variável da pressão.

3.9.5 o calibre de vácuo de Digitas será usado para a medida do vácuo.

3.9.6 dois grupos de controladores de temperatura da indicação digital de Yuguang são usados para o controle de temperatura, e a precisão de controle da temperatura é ℃ do ± 3.

3.9.7 o relé de circuito integrado é adotado como o elemento de controle principal da temperatura.

3.9.8 outros componentes do controle serão produtos de tipos de alta qualidade domésticos e estrangeiros.



3,10, outras exigências técnicas

3.10.1, a superfície externo de cada sistema e o encanamento são identificados por meio de cores diferentes.



四, lista especificada da cotação de configuração de equipamento



Não	Nome	Modelo e detalhes	unidade	quantidade	Unidade USD
1	Tanque de secagem de vácuo	1. Tamanho eficaz do × do tanque de vácuo 6000 quatro mil × 5000mm (por muito tempo elevação larga do × do ×), horizontal. 2. Grau do vácuo do limite do ≤ 50Pa do tanque de vácuo (nenhum-carga, estado frio), ≤ 200Pa da taxa do escapamento da nenhum-carga · L/S. 3. ℃ de trabalho do ± 5 da temperatura 115, controle de temperatura automática 4. O anel do selo da flange do tanque é um anel resistente e longa vida especial-dado forma de alta temperatura do selo. 5. Três pontas de prova de medição da temperatura. 6. Duas janelas de observação iluminadas. 7. Quatro grupos de tubulações de aquecimento do óleo da transferência térmica; trole 8.50t e cabeça elétrica da tração	ajuste	1	40800
2	Mecanismo da abertura da porta	Pórtico transversal da porta do tanque, redutor da movimentação, mecanismo da transmissão	ajuste	1	3642
3	sistema do vácuo	1. Vácuo giratório da bomba de Leybold de três bombas de aleta SV-300 2. Um ZJP-600 enraíza bombeia 3. Um ZJP-1200 enraíza bombeia 4. Uma válvula principal pneumática alta do vácuo alto da confiança. 5. Vários válvulas de vácuo, conectores de choque, elementos de medição do vácuo, encanamentos do vácuo, etc.	ajuste	1	20910
4	Sistema da condensação	1. Um condensador horizontal com estrutura nova, 2. Um refrigerador de água.	ajuste	1	3205
5	sistema de aquecimento	1. Poder de aquecimento: 72kw, aquecimento elétrico, óleo da transferência térmica como o meio de aquecimento da circulação. 2. É composto do centro de aquecimento, da bomba de alta temperatura do encanamento, da válvula de alta temperatura e dos outros acessórios.	ajuste	2	5100
6	Sistema pneumático	objetiva tripla da fonte 1Air e válvulas, tubulações de gás, etc. correspondentes.	ajuste	1	437
7	abastecimento de água refrigerando	1,20 bomba do encanamento de M3/H, filtro, encanamento, válvula, calibre de pressão, etc.	ajuste	1	437
8	Sistema hidráulico	1. É usado para travar a porta do tanque. 2. É composto da estação hidráulica, do cilindro hidráulico, da válvula e dos outros acessórios.	ajuste	1	4080
9	Sistema de controlo elétrico	1. Armário de controle elétrico integrado, controlo automático programável ou controle manual. 2. Controle do tela táctil. 3. PLC da série de Mitsubishi FX 4. Vários módulos de controle. 5. Outros componentes elétricos. 6. Software do processo do método do transformador. 7. Grupos do controlador de temperatura 2 de Digitas 8. 5 grupos de sensores de temperatura	ajuste	1	6120
10	Isolação do tanque	1. Lãs de rocha, placa de aço da cor	ajuste	1	3642
12	peças sobresselentes				728
13	Frete e cargas de empacotamento para acessórios e grandes materiais do tanque (portos chineses)				1748
Quantidade total da corrente de relógio USD					90849





五, lista da configuração de equipamento

não	nome	modelo	quantidade	produtor
1	Bomba de vácuo	SV-300 ZJP-600 ZJP-1200	3 grupos 1 grupo 1 grupo	VALOR HXNG HXNG
2	Anel de selagem da porta do tanque	4000*5000	1 parte	Nossa empresa
3	Trole elétrico	50T	1 grupo	Nossa empresa
4	unidade de refrigeração da água	4P	1 grupo	Nossa empresa
5	Calefator elétrico	72KW	2 grupos	Nossa empresa
6	Resistência de medição da temperatura	0~200℃	4	DILIGEN
7	Iluminando a lâmpada da observação		3	ZHONGSHAN
8	Vidro de janela da observação	Moderação	3	Shanghai
9	condensador	6m2	1	Nossa empresa
10	Sistema de controlo elétrico	Controlo automático do toque	1 grupo	Nossa empresa
11	Sistema hidráulico		1 grupo	Nossa empresa
12	Sensor da pressão		1 parte	Shanghai
13	Calibre de vácuo		1 grupo	瑞普
14	Bomba de alta temperatura da condução de calor	4KW	1 grupo	Shanghai
15	Termômetro	708	4 grupos	厦门宇电
16	PLC	FX	1 grupo	Mitsubishi











































































































Bomba de SV-300 Leybold
