molde de utilização de ferramentas cônico do polo do círculo & do polígono para o polo claro 10m para o produtor do polo claro de Rússia

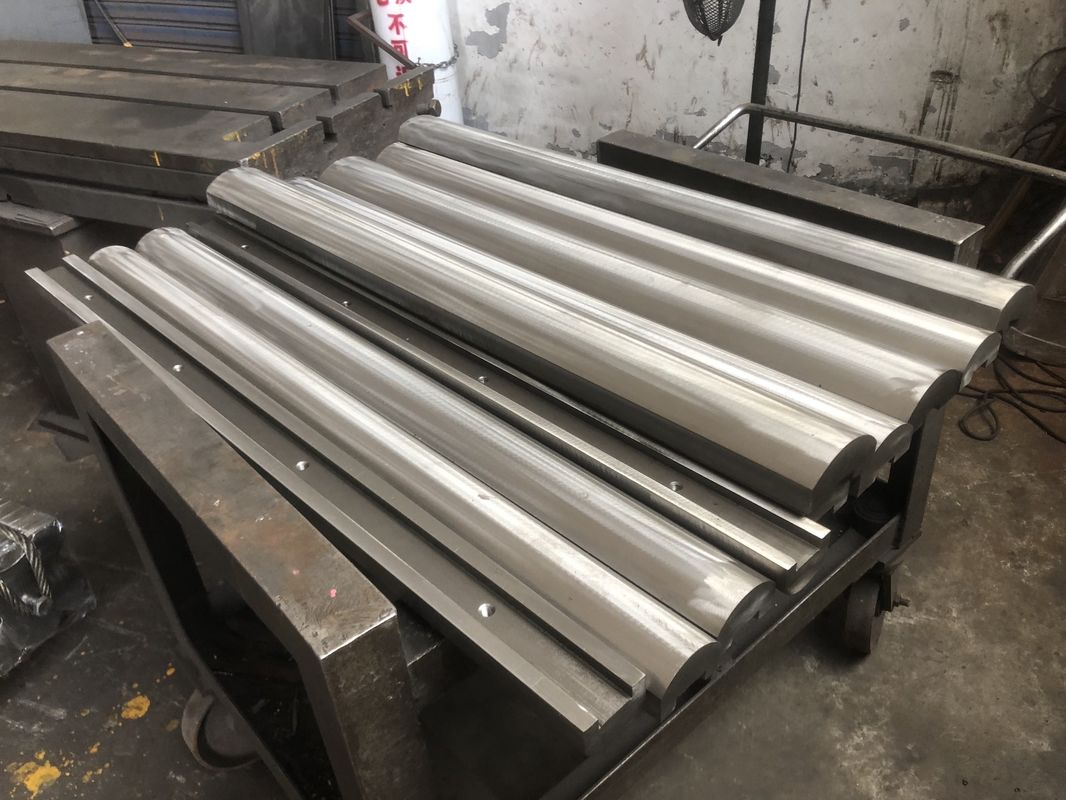

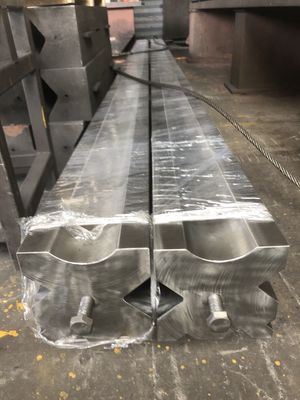

Nós terminamos trabalhos feito com ferramentas do cutomer de Rússia como fotos abaixo:

O cliente usa-o para dobrar o polo claro, o tamanho do polo está a um comprimento de 10 m, mais de pequeno diâmetro é 65mm, o diâmetro mais grande é 180mm, espessura é 4mm.

E este projeto de molde de utilização de ferramentas é apropriado para uma dobra de 7 vezes.

Após o revestimento, antes da entrega, nós testamos cada trabalho feito com ferramentas. (muitos produtores não testam)

Detalhes técnicos:

1. toda a borda não marcado da chanfradura é o grau 1*45

2. a tolerância da retidão do plano de referência A no sentido longitudinal é 0.035mm

3. 10 PCes serão produzidos como um ajustado. Dimensiona 100,10,50 R3 deve estar em consistente, tolerância é 0.03mmm

4. Tratamento térmico: extinguindo 45-50 HRC
