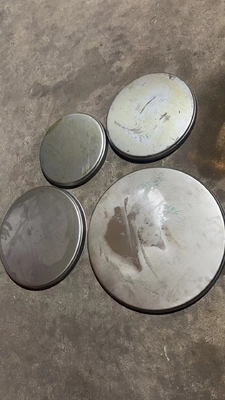

Pressão hidráulica de 250 toneladas para fazer a tampa do tanque do transformador

Descrição da proposta técnica

1O ambiente de trabalho da máquina

●Temperatura: 0 °C -50 °C.

● Umidade: Umidade relativa inferior a 35% -65%.

● Tensão: 380V 50Hz.

●Logo de instalação: menos poeira

● Altitude: inferior a 1000 m

2,Principais parâmetros técnicos da máquina

3,Fornecimento de peças de apoio principais:

4,Funções e características:

Esta máquina tem um mecanismo de energia independente e sistema elétrico, e adota controle centralizado do botão.O sistema hidráulico adota válvulas de ligação integradas, com uma estrutura compacta, ação sensível e fiável.A pressão de trabalho e a amplitude de circulação desta série de produtos podem ser ajustadas de acordo com as necessidades de trabalho.

5,Visão geral da estrutura:

Esta máquina consiste em duas partes principais: o motor principal e o mecanismo de controlo, que são ligados através de oleodutos e dispositivos elétricos para formar um todo.,Dispositivo do cilindro principal, etc. O mecanismo de controlo consiste numa estação de bomba hidráulica, numa caixa eléctrica, numa consola de controlo móvel, etc.A estrutura e as funções de cada parte são descritas da seguinte forma::

1) corpo da máquina

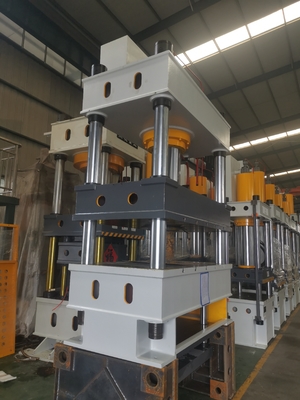

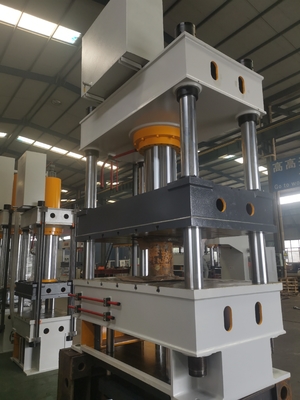

O corpo desta máquina adota uma estrutura de três vigas e quatro colunas: é composto de vigas transversais superiores, deslizador, banco de trabalho, cilindro principal, almofada hidráulica, coluna, sistema de controlo,e componentes do sistema elétrico.

2) Cilindro principal

O bloco principal do cilindro é fixado à mesa, e a extremidade inferior da haste do pistão é conectada com uma flange, parafuso e deslizador.A cabeça do pistão é dividida em duas câmaras de óleo com anéis de vedação do tipo YX em direções opostasO círculo externo da mangueira de guia está equipado com um anel O, que é bloqueado com a flange e o parafuso para assegurar a vedação da porta do cilindro.Instalar um anel de poeira na flange do cilindro para garantir a prevenção de poeira da haste do pistão.

3) Dispositivo de limitação de alcance

O dispositivo de limite é instalado no lado direito da máquina e é usado principalmente para controlar a distância de curso do deslizador.

4) Estação hidráulica

A bomba hidráulica é constituída por um reservatório de óleo, uma bomba de pistão axial, um motor elétrico, uma válvula de ligação bidirecional, um filtro de óleo auto-selado de alta pressão e um filtro de ar,montado no lado direito da máquina.

O tanque de combustível é feito de componentes soldados em chapas de aço Q235, e um manômetro é instalado na extremidade frontal para observar a pressão.Instalar um medidor de nível no reservatório de óleo para observar o nível de óleoUm filtro de óleo auto-selado de alta pressão é instalado na porta de sucção da bomba de óleo para assegurar a limpeza da bomba e do sistema hidráulico.Um filtro de ar é instalado no painel do tanque de combustível, e a tampa superior pode ser aberta para reabastecimento.

5) Bomba de pistão axial

Este sistema hidráulico adota a bomba de pistão axial YCY14-1B. As instruções podem ser encontradas no manual de usuário da bomba de pistão axial, e não há uma visão geral aqui.

6) Válvula de cartucho bidirecional

A sua estrutura é constituída principalmente por peças de ligação, placas de cobertura de controlo, válvulas de controlo piloto e blocos de válvulas integrados,

a. O componente plug-in consiste numa entrada de válvula, numa vedação, num corpo de válvula, etc. Pode ser uma válvula cónica ou uma estrutura de válvula de bobina.etc.. do fluxo de óleo no circuito de óleo.

b. A placa de cobertura de controlo é constituída por vários componentes de controlo do micropiloto e outros componentes hidráulicos incorporados na placa de cobertura.A combinação de vários componentes de controle de micro piloto incorporados e válvulas de controle de piloto pode controlar o estado de funcionamento da válvula plug-inA placa de cobertura de controlo é dividida em placa de cobertura de controlo direccional, placa de cobertura de controlo de pressão e placa de cobertura de controlo de fluxo.

c. A válvula de comando piloto é instalada na placa de cobertura de comando para controlar a ação da válvula direcional eletromagnética de ligação e os seus componentes são válvulas direcionais eletromagnéticas.

d. O bloco de válvula integrado é utilizado para instalar plugues, tampas de comando e outras válvulas de comando, e para comunicar com os circuitos de óleo principal e de comando.

6,Visão geral do sistema hidráulico

O sistema hidráulico consiste em dispositivos de conversão de energia (bombas e cilindros de óleo), bem como dispositivos de transferência de energia (tanques de óleo, oleodutos), etc.dirigir o controle deslizante para completar vários ciclos de ação.

7,Sistema de controlo elétrico

1A máquina está equipada com uma caixa de controlo elétrico independente, que pode mover livremente os dois lados do equipamento, e botões centralizados controlam o funcionamento de toda a máquina.

8,Sistema de Operação

1) Dispõe de dois modos de operação: em incisão e semi-automático, e de duas operações de processo: curso fixo e pressão constante.

2) O curso do deslizador é ajustado por um dispositivo de comando sem contacto.

3) A pressão do cilindro principal é regulada pela válvula reguladora de pressão.

4) O tempo de retenção da pressão pode ser definido livremente
