Um gerador de gás endotérmico é uma atmosfera gerada pela mistura de gás bruto (gás natural ou propano) com uma certa quantidade de ar, sob a ação de alta temperatura e catalisador,através de reacção de combustão incompleta, comumente conhecido como gás RX. Pode ser usado como gás transportador em equipamentos de tratamento térmico químico ou como atmosfera protetora para fornos de aquecimento. Devido à composição estável do gás RX,Tem as características de baixo custo operacional e alto grau de automação para tratamento térmico químicoEm comparação com uma atmosfera de metanol de nitrogénio ou uma atmosfera de metanol puro,Pode melhorar muito a qualidade da carburizada e proteger eficazmente o material da descarburizada. Resolver muitos desafios relacionados com a atmosfera durante o processo de tratamento térmico.
A equação de reação da atmosfera RX é a seguinte:
2CH4+ O2 = 2CO + 4H2
A reação entre o gás natural e o oxigénio
2CH4 + O2 + 3,84N2 = 2CO + 4H2 + 3,84N2
Reacção entre gás natural e ar
O gás RX produzido a partir de ar de gás natural é uma atmosfera de proteção ideal para o processamento térmico, com os seguintes componentes:
CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%, CO2:<0,5%, ponto de orvalho: 4 °C -+8 °C

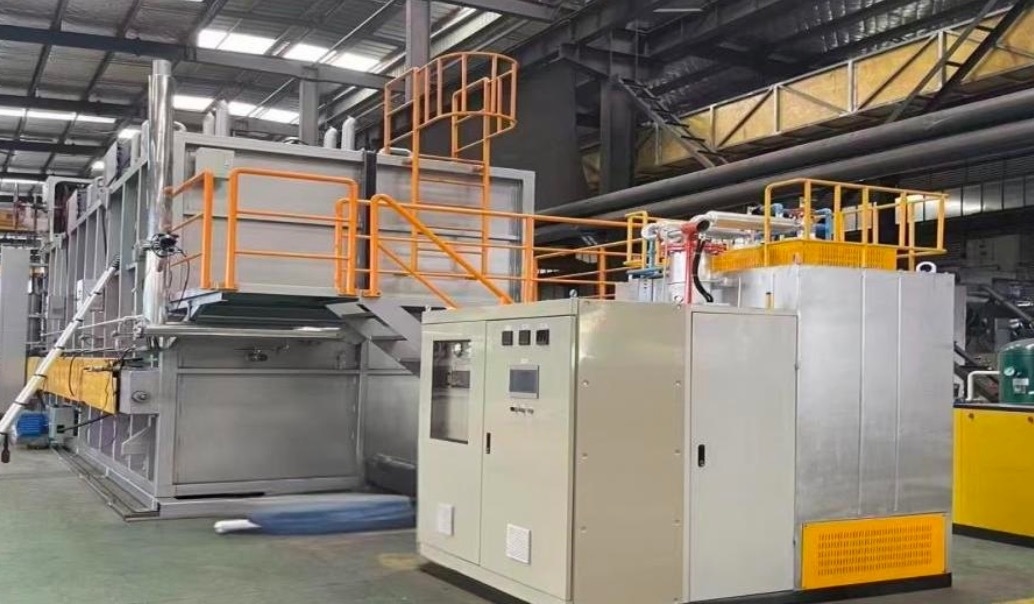

Um gerador de gás endotérmico é constituído por um corpo de forno e materiais de isolamento, um sistema de aquecimento, uma secção de abastecimento de gás, uma secção de geração de gás, uma secção de saída de gás,uma secção de medição e controlo da atmosferaO gás RX gerado pelo gerador tem uma composição estável e é regularmente queimado carvão.O tempo de funcionamento de arranque único pode exceder um anoO custo da produção de gás RX por metro cúbico é muito menor do que o do craqueamento de metanol ou da injecção por gotejamento.
Materiais de isolamento do corpo do forno:
A casca do forno é construída por solda de placas de aço com secções de aço reforçadas localmente, e a casca externa é instalada em uma base estrutural de aço.A base vai suportar toda a unidade do gerador.A cobertura superior do forno é uma estrutura superior móvel. Reparar o forno após o levantamento.Há furos de inserção de termopares no lado para controle de temperatura.
O recipiente de reação é fabricado em aço resistente ao calor de liga de alta temperatura 2535, que tem uma longa vida útil.
A estrutura de suspensão única pode proporcionar eficiência catalítica e reduzir a produção de negro de carbono.
Camada de isolamento: O topo, o fundo e os lados do forno são compostos por blocos de fibra de silicato de alumínio dobrados.
A elevação da temperatura da parede exterior da casca do forno é ≤ temperatura ambiente+45C.
Sistema de aquecimento:
Composto por termopares, reguladores de temperatura, reguladores de potência, aquecedores, etc.
Uma única unidade de aquecimento é equipada com um termocouple de controlo para o controlo da temperatura e outro termocouple de controlo para o controlo do alarme de superaquecimento,que pára de aquecer quando a temperatura é muito alta.
O controlo da temperatura é medido por termocouples, o cálculo do PID é realizado por controladores de temperatura e o método SCR é utilizado para obter o controlo da temperatura.
O fio da resistência de aquecimento é feito de ferro cromo alumínio de alta temperatura, com uma longa vida útil.
O aquecedor é instalado de forma pendurada, com o aquecedor inserido de cima para facilitar a manutenção, e não há necessidade de parar por um longo tempo para substituir o aquecedor.
Controlador de temperatura 2 conjuntos
Termócopo (termócopo tipo S) 1400 °C 2 peças
Regulador de potência 1 conjunto
Nota: Vantagens do aquecimento eléctrico
O aquecimento a gás costumava ser o método predominante para os geradores, e os últimos comentários no local mostram que o aquecimento elétrico tem uma melhoria significativa da qualidade da produção de gás dos geradores,manifestada principalmente nos seguintes aspectos::
1O aquecimento de duas zonas melhora consideravelmente a uniformidade de temperatura das partes superior e inferior do recipiente de reação.
2A eficiência do catalisador é melhorada, reduzindo consideravelmente a geração de depósitos de carbono, e a qualidade do gás Rx é elevada.
3O aquecedor de gaiola de esquilo é fácil de substituir e fácil de manter no estágio posterior.
4A vida útil do corpo do forno e da chaleira de reacção foi muito prolongada.
5. Não afectado pela qualidade do gás natural
Secção de abastecimento de gás
1. Fluxímetro magnético
2Regulador de fluxo eletrónico
3- Sopradora de raízes.
4Interruptor de pressão e manômetro
5. válvula de controlo de segurança
6. válvula de contenção de chamas
7Composição dos dispositivos de distribuição e mistura, etc.
8Configurar a inspecção electrónica da pressão de admissão, interruptor de pressão e manômetro de pressão, filtro de admissão, válvula de controlo de segurança, válvula de controlo de chama, válvula de controlo de fluxo de massa,Dispositivo de distribuição e mistura, etc.
A primeira parte é responsável pelo fornecimento, com um teor total de enxofre inferior a 10 mg por metro cúbico.
Parte da produção de gás
A parte de geração de gás é composta por um tanque de reação e um catalisador.com catalisadores de blocos à base de níquel dispostos no interior do tubo, localizados nas partes média e inferior do tanque de reação, para catalisar a reação de craqueamento do gás misturado.
Usando catalisadores à base de níquel especialmente personalizados, o teor de óxido de níquel é superior a 12%, o que é 10% superior ao teor de óxido de níquel utilizado em geradores comuns.O efeito catalítico e a vida útil do catalisador são significativamente melhores do que os catalisadores comuns, e a probabilidade de deposição de carbono é muito reduzida.
A parte de saída de gás consiste num refrigerador de gás, um manômetro de pressão do interruptor de pressão, um grupo de válvulas de saída, um detector de temperatura, um sistema de chama constante, um sistema de controlo de pressão, um colector de carbono, etc.
O resfriador de gás é composto por duas partes: um tipo direto e um tipo de tubulação.O refrigerador é feito de tubos de aço inoxidávelInstalar um refrigerador secundário no colector para arrefecer o gás e assegurar que os instrumentos da tubulação, medidores de caudal, etc., funcionem dentro de temperaturas seguras.Pressão
O manômetro de pressão do interruptor de força detecta a pressão do gás RX. Quando a pressão é superior ao intervalo especificado, o dispositivo de alívio de pressão é colocado em funcionamento.Quando o alívio de pressão não puder satisfazer os requisitos, o dispositivo de protecção contra a pressão é posto em funcionamento e o fornecimento de gás de entrada é cortado; quando este cair abaixo do intervalo especificado,um sinal de alarme será emitido e uma reação em cadeia ocorrerá no geradorA válvula de saída é um conjunto de grupos de válvulas automáticas de manutenção e liberação de pressão, garantindo a estabilidade e a fiabilidade da produção de gás.
O sistema de controle de pressão inclui um detector de pressão de saída e um dispositivo de alívio de pressão. O detector de pressão envia sinais de pressão para o PLC como entradas para controle de pressão.,Quando a pressão da tubulação exceder o valor de segurança, a válvula de alívio de pressão abre-se e garante que não há perda de pressão.
O coletor de carbono é um dispositivo especial com uma válvula instalada na saída para coletar carbono e água do gasoduto.As vantagens do arrefecimento da água circulante são::
Alta eficiência de refrigeração;
Reduzir significativamente a produção de pó de carbono;
"Ferramentas" para a "produção" de "materiais" ou "produtos" de "produção" de "materiais" ou "produtos" de "produção" de "materiais" ou "produtos" de "produção".
Em comparação com os dispositivos de arrefecimento por ar, tem uma vida útil mais longa e é fácil e rápido de manter;
O ambiente ao redor da oficina é bom.
Armário de controlo elétrico
Todos os controladores utilizados, tais como controladores de temperatura, painéis de operação, voltímetros, amperímetros, etc.,são instalados no painel da caixa de controloNo interior, existem disjuntores de aquecimento, disjuntores para cada motor e fonte de alimentação de controlo, transformadores de controlo, contactores, relés de controlo, PLCs, etc.
Característica:
Boa intuição;
Execução do analisador de três componentes
Reduzir consideravelmente a geração de depósitos de carbono
Medir diretamente o CO2 e controlar os parâmetros essenciais;
A medição do CO pode refletir a qualidade do gás natural e tem uma grande importância de referência para os equipamentos de gás; a medição do CH4 pode captar com precisão o grau de consumo do catalisador,que seja benéfico para a manutenção anual;
Ao utilizar um analisador de três gases combinado com o controlo do ponto de orvalho, a composição do gás é estável e fiável e a atmosfera RX flutua menos.
O monitoramento remoto, conveniente e rápido, permite a gestão no local, o serviço remoto e outras vantagens!
Características do gerador:
1. Cumprir o requisito de fornecimento ininterrupto de gás 24 horas;
2Os principais acessórios são todos selecionados a partir de acessórios de marca
3Formar uma LAN no local para equipamentos e fornecer intercâmbio de dados
4Experiência na produção, colocação em serviço, construção e tubulação no local de novos geradores para garantir uma utilização segura no local;
5Uma haste de aquecimento especialmente concebida serve como elemento de aquecimento, tornando a manutenção e a substituição convenientes e rápidas;
6A temperatura é medida com instrumentos de alta precisão, garantindo um controlo estável e fiável;
A saída de produção de gás adota uma unidade de controlo da unidade de transmissão de pressão, que realiza a pressão constante e a produção de gás sob demanda,e pode adaptar-se automaticamente às interferências das ações diárias, como o ajuste da atmosfera externa, comutação, sopro, etc. na produção de gás;
O analisador de gás on-line pode medir CO%, CO2% e CH4% no gás em tempo real; Usando um analisador de gás de três para análise on-line, medição e controle do teor de CO2,e controlo online do processo de reaçãoO sistema é capaz de alternar o consumo de gás entre uma ou mais unidades de gás.
Adopção do sistema de controlo automático Taiwan Yonghong PLC:

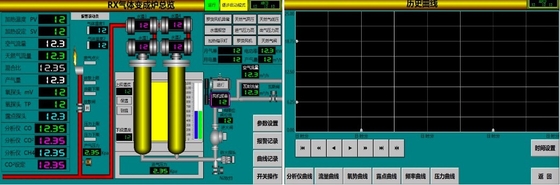

Utilização do ecrã táctil Kunlun Tongtai de alta definição para registar e exibir dados operacionais;
O equipamento elétrico de baixa tensão adota produtos Schneider, com terminais de fiação Weidmuller e vários dispositivos e alarmes de segurança, garantindo a segurança e a confiabilidade do sistema;
Quando os parâmetros internos são excedidos, o sistema notifica o operador para a reinicialização através de alarmes sonoros e luminosos;
A utilização de catalisadores especialmente concebidos, com um teor de óxido de níquel superior a 12% (geralmente 10%), resultando numa vida útil mais longa e em componentes de produção de gás mais estáveis;
Adotar um sistema de válvulas retardadoras de chama especialmente concebido para proteger eficazmente tubulações e equipamentos;
Projeto modular, forte intercâmbio e fácil manutenção;
Uma operação com um clique, fácil operação no local.
- Qual é a produção nominal de gás?
---- O gás produzido é constituído por cerca de 20% de monóxido de carbono, 40% de hidrogénio e 40% de nitrogénio;
Qual é o consumo nominal de gás?
----- Baseado numa produção máxima de gás de 30 metros cúbicos por hora,um consumo de gás natural de 6 metros cúbicos;
Qual é o peso do equipamento pronto?
--- O peso total do equipamento é de cerca de 3 toneladas
- Como é feita a retorta (fundida ou soldada)?
O corpo do reator do gerador é fundido centrífugo, e a face final de ligação é soldada por flange!
- Como é que o catalisador muda na retorta?
O catalisador agrega e ativa as moléculas reagentes através de adsorção física ou química, enfraquecendo suas ligações químicas originais e promovendo a formação de novas ligações.
Qual é o peso da retorta com catalisador?
Peso = Tanque + Catalisador = Aproximadamente 100 kg
É possível desmontá-lo sem uma viga de guindaste?
Recomenda-se o uso de um carro ou de um elevador móvel de cadeia para extrair a chaleira de reação.Deve ser extraído à temperatura ambiente para evitar queimaduras e danos ao elemento de aquecimento causados por uma extração inadequada.!
- Quais são os regulamentos de manutenção programada?
O ciclo de manutenção é de 6 meses
Projecto: queima de carvão, limpeza de filtros, limpeza de tubulações
- O que é um sistema de segurança?
Proteção múltipla contra sobre-temperatura, sobre-voltagem e circuito aberto.
- Qual é o preço do custo da supervisão da instalação?
O cliente paga o custo do visto, bilhete de ida e volta, comida, hotel, água, transporte local e por dia 1000 RMB salário
