Equipamento de secagem a vácuo de transformadores de distribuição submersos

Equipamento de secagem a vácuo

Introdução:O equipamento de secagem a vácuo de tensão variável é actualmente um equipamento ideal para secar equipamentos de energia isolados com papel de óleo, como transformadores com tensões de 220 kV e 110 kV e inferiores,Transformadores de tensão igual ou inferior a 500 kVEm comparação com a secagem tradicional por circulação de ar quente, secagem a vácuo ordinária e equipamento de secagem de baixa frequência, reduz o tempo de processamento em cerca de 1/3, o consumo de energia em 30% -50%,e o teor mínimo de umidade do material isolante tratado pode atingir 5 ppmO seu investimento de equipamento é de apenas 25% -45% do do equipamento de secagem de fase de vapor de querosene.

Princípio de funcionamento: através do aspiração, aumenta-se a pressão de vapor de saturação da água no ambiente onde se encontra o material de isolamento da bobina,facilitando a evaporação do papel de isolamentoDurante este período, é aquecido continuamente e a temperatura é aumentada para assegurar a energia de gasificação da água, facilitando a descarga.

Características:O aquecimento e a secagem normais começam a partir da superfície e avançam gradualmente para o interior do material isolante.os tubos capilares do papel de isolamento externo encolhem, dificultando a evaporação da humidade interna e prolongando o tempo de secagem.fazendo com que o vapor de água evaporado e o ar quente circulem juntos no tanqueDevido à capacidade térmica muito maior da água do que do ar, a velocidade de aquecimento é mais rápida e a difusão do vapor de água é forte.resultando numa diferença de temperatura relativamente pequena no interior e no exterior do material de isolamentoAlém disso, devido ao facto de o aquecimento ordinário frequentemente fixar a temperatura de aquecimento muito elevada, a fim de encurtar o tempo de secagem,é fácil fazer com que o papel de isolamento na superfície da bobina se torne frágilA temperatura da fonte de calor do equipamento de secagem a pressão variável não excede 115-120 °C e a temperatura do núcleo de ferro é controlada a 80 °C,Assim, o produto seco não pode ter os problemas acima.Devido a esta vantagem, o equipamento de secagem a pressão variável pode também ser utilizado para secar peças de plástico e outros produtos resistentes a altas temperaturas.

Processo de secagem por balanço sob pressão:

1Fase de pré-aquecimento: 2. Fase de desidratação por pressão variável: 3. Fase final de secagem: 4.

Composição do equipamento:

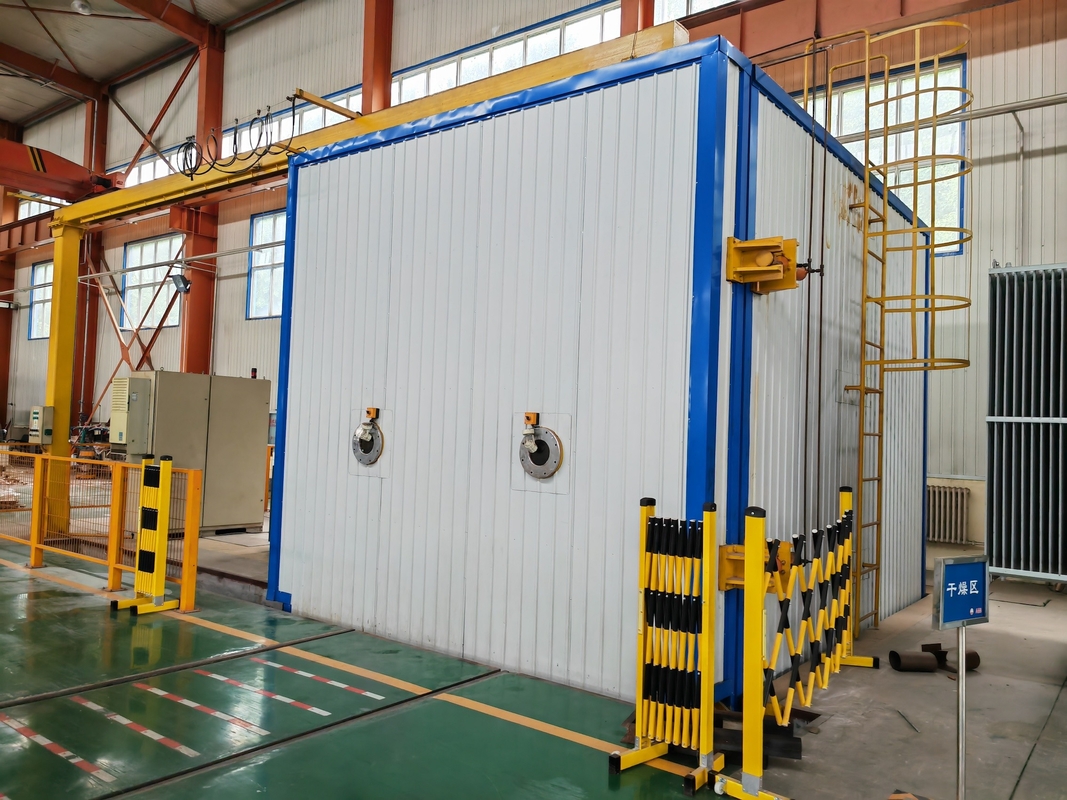

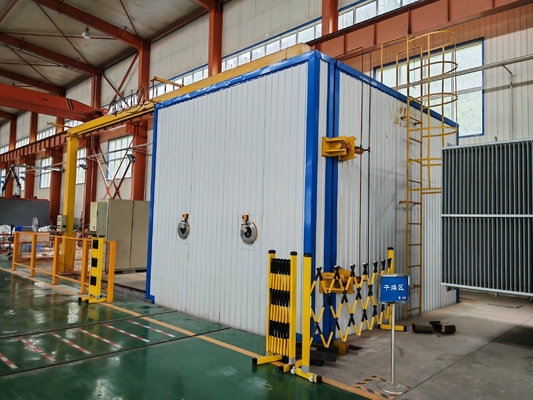

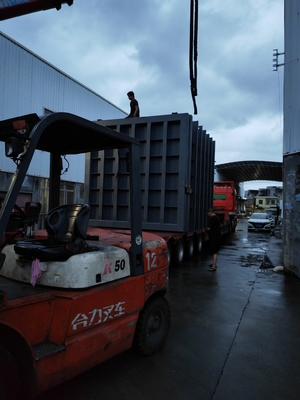

1. Corpo do tanque de secagem a vácuo: Existem dois tipos com base no uso: circular e retangular.enquanto o retangular está bloqueado eletricamente e hidráulicamente para abrir a portaConfigurar um carrinho de transporte para a entrada e saída dos transformadores no tanque.A fim de facilitar o afundamento geral do corpo do reservatório abaixo do soloOs utilizadores podem também configurar os seus próprios veículos de almofada de ar.

2Sistema de carrinho: composto por duas partes: um carrinho de carga e um dispositivo de condução. O carrinho funciona a baixa velocidade, com modos manual e automático.Existem duas formas de energia para carrinhos automáticos: condução em oficina e equipados com veículos eléctricos.

3Sistema de vácuo: dois ou três níveis de vácuo são configurados de acordo com os requisitos de utilização.

4Sistema de aquecimento: Geralmente, o óleo térmico é utilizado como meio de transferência de calor, aquecido por um aquecedor elétrico, e a circulação forçada é realizada utilizando uma bomba de alta temperatura.O calor é dissipado através do tubo de escape no tanque de vácuoO sistema está equipado com um controlador de temperatura que adota o ajuste PID, e a precisão do controlo da temperatura pode atingir 1 °C.O sistema também pode ser controlado por aquecimento a vapor e válvulas pneumáticas de regulação de filme fino.

5Sistema de condensação: utilizado principalmente para condensar a água evaporada de objetos secos, protegendo o funcionamento eficaz da bomba de vácuo.enquanto os grandes equipamentos estão equipados com frigoríficos industriais.

6Sistema pneumático: composto por uma fonte de ar comprimido, uma válvula de controlo, um sistema de detecção de pressão, etc., utilizado para controlar várias válvulas de vácuo e de material.

7. Sistema de água de arrefecimento: usado principalmente para arrefecimento de algumas bombas de vácuo e condensadores.

8. Sistema hidráulico: utilizado para bloquear as portas retangulares do tanque e também para executar a inversão das portas do tanque. Utilizado para abrir a ponte de inversão ao configurar um veículo de almofada de ar

9Sistema de controlo: Usado para o controlo de toda a operação do sistema, existem dois modos de controlo: PLC e PLC+PC, ambos modos de controlo automático.,Não só os parâmetros do processo podem ser facilmente modificados, mas também os parâmetros em tempo real podem ser registados para referência futura.Dispositivos com controle de PC também podem definir permissões diferentes para diferentes níveis de operação, protegendo eficazmente os dados de processo e prevenindo acidentes de qualidade e segurança.
