Máquina de corte de núcleo de transformador de perfuração de buracos de corte de 45 graus

400D aço de silício cortado em linha de comprimento

A linha de corte de aço de silício 400D é baseada na combinação de dois furos, um furado em V, corte fixo 450 e 1350,que melhora a eficiência de usinagem, assegurando simultaneamente a precisão do produtoPode cortar folha lateral, folha de jugo e folha de coluna central, folha de ângulo reto dos núcleos de laminação do transformador de forma segura, eficiente e precisa.Este equipamento é projetado e equipado com servo full drive, controle PLC, sistema de controle de movimento, interface de operação em inglês e tela sensível ao toque colorida, facilitando a compreensão e operação.

1.Parâmetro técnico principal

■ Necessidade de matérias-primas

1) Tolerância de largura: ± 0,1 mm

2) Burrs: ≤ 0,02 mm

3) Tolerância S: ≤ 0,2 mm em direcção única, dentro de 2000 mm

4) Tolerância às ondas: altura da onda parcial ≤ 1 mm

5) Sem manchas enferrujadas, tolerância de espessura: ≤ 0,02 mm

■ Especificação da matéria-prima

1) Material aplicável: bobinas CRGO

2) Espessura do material: 0,18-0,35 mm

3) Largura do material: 40-400 mm

4) Identificação da bobina: 500 mm

5) D.O. da bobina: 1200 mm

6) Peso da bobina: 2T

■ Dados do produto acabado

1) comprimento de dimensionamento: 350 ∼ 2500 mm

2) Tolerância de dimensionamento: ±0,20 mm/2 m a velocidades uniformes

3) Precisão do ângulo de corte: ±0,025°

4) Borra de corte: ≤ 0,02 mm

5) Forro de perfuração e de entalhe em V: ≤ 0,02 mm

2.Construção da Máquina

■ Descolador hidráulico de duas cabeças+Carrinho de carregamento

1) Identificação da bobina: 500 mm

2) Superdose máxima da bobina: 1200 mm

3) Peso máximo da bobina única: 2T

4) O descoilador adota alimentação sincronizada sem passo, tensão automática e solto.

5) Pressão do ar de trabalho: 0,8 MPa

■ Dispositivo tampão

1) Adotar um dispositivo tampão de alimentação sem fossa, composto por uma placa inclinada, um sistema de descarga e um interruptor de detecção.

2) Os interruptores de detecção são instalados na placa de amortecimento, as tiras CRGO alteram a posição do interruptor de detecção do gatilho para enviar sinal para controlar a alimentação do descoiler.Paragem do limite inferior, normal, controlo de aceleração e desaceleração.

■ Máquina de alimentação

1) Estrutura dos rolos.

2) É constituído por um rolo de medição de comprimento, um servomotor, um dispositivo de redução de velocidade da roda de correia síncrona, uma base, etc.

3) Rolos de pinça de comprimento: 2nos, o rolo inferior é feito de aço ligado Gcr15, após temperar, apagar, polir, e o rolo superior é cilíndrico revestido de poliuretano.

4) Controle: por servomotor.

5) Velocidade de alimentação: 0-240 m/min. (Quando a largura do material estiver próxima de min ou max, reduzir a velocidade de alimentação)

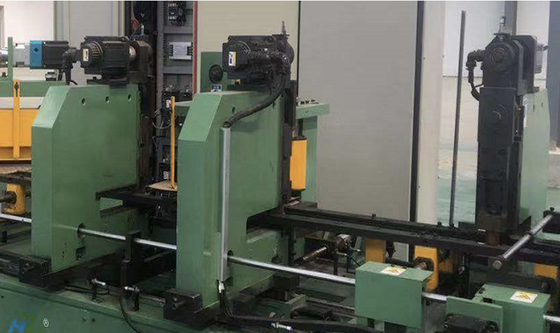

■ O Punção e V Notching

1) Dois conjuntos de máquinas de perfuração O): accionadas por um servomotor com liga reta na matriz superior do virabrequim para fazer perfuração O, com elevada eficiência e baixo ruído.O perfurador é accionado eletricamente por um servomotor AC e o codificador pode garantir um perfurador muito rápido com baixo ruído.

2) Máquina de entalhe em V: accionada por um servomotor com redutor na matriz superior do virabrequim para fazer entalhe em V, com elevada eficiência e baixo ruído.A unidade de entalhe em V é usada para perfurar a entalhe em V no jugo e folhas de pernas do núcleo centralPara núcleos de sobreposição padrão, o entalhe em V é posicionado de acordo com o programa exigido.

3) O perfurador e os matrizes de entalhe em V utilizam ferramentas de corte de liga dura, cada moagem pode utilizar para o perfurador em O não menos de 0,2 milhões e para o entalhe em V não menos de 1 milhão de vezes.

■ Máquina de corte de cabelo

1) A máquina de corte é constituída principalmente por cortadores fixos de corte de 45° e 135°.

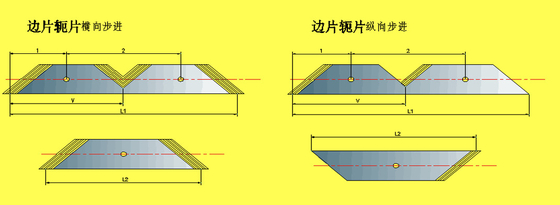

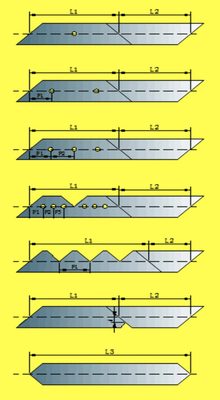

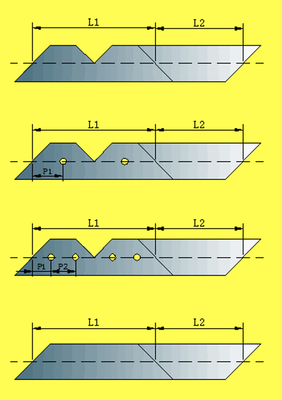

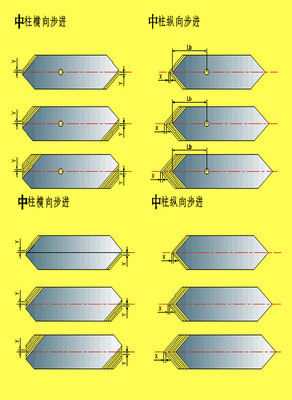

2) cortará lados folha, york e coluna, ângulo reto, meio direito, meio ângulo de convecção, etc.

3) Adota servo motor drive, alta eficiência e baixo ruído.

4) Cortadores que utilizam material de liga dura, cada moagem pode utilizar pelo menos 1 milhão de vezes.

■ Mecanismo de regulação da largura posicionado no centro

1) O mecanismo de ajuste de largura posicionado no centro é adotado para toda a linha, para adaptar diferentes larguras de folha, o trilho de guia linear é usado para regular a direção,A transmissão é feita por um motor de parafuso a esferas, o mecanismo de regulação de largura de toda a linha é uma ligação, a posição é detectada pelo codificador e exibida pelo indicador de posição.

■ Unidade de desvio

1) Posicionamento unilateral, regulação da velocidade da correia de transmissão, desviar suavemente.

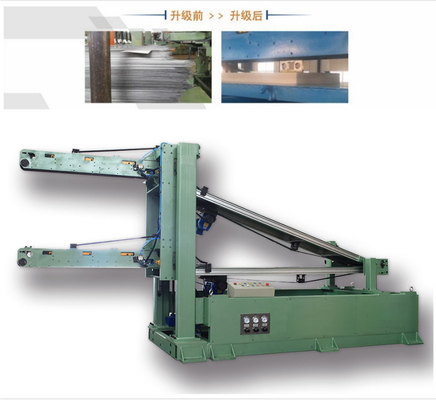

■ Unidade de empilhamento automática de sucção

1) Adota o método de separação de cima para baixo por magnético, após o corte de folhas, impulsionado por servomotores através de sensores, em seguida, as cintas transportadoras param, e sugam folhas por aspirador de cilindro na parte superior,em seguida, movimento para cima e para baixo e empilhamento por servomotores.

2) Corrida de elevação válida: 320 mm

3) comprimento máximo da folha de empilhamento: 2500 mm

■ Sistema pneumático

O sistema pneumático adota o sistema de controle de válvulas Airtac Taiwan.

■ Sistema de controlo eléctrico e estação de trabalho

1) Motores de accionamento: Servomotores Delta

2) PLC todo o controle lógico: Sistema de Controle de Motor Delta (Sistema de Controle de Movimento)

3. Lista de configurações
