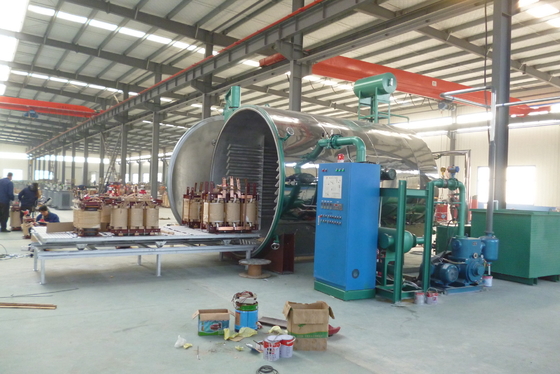

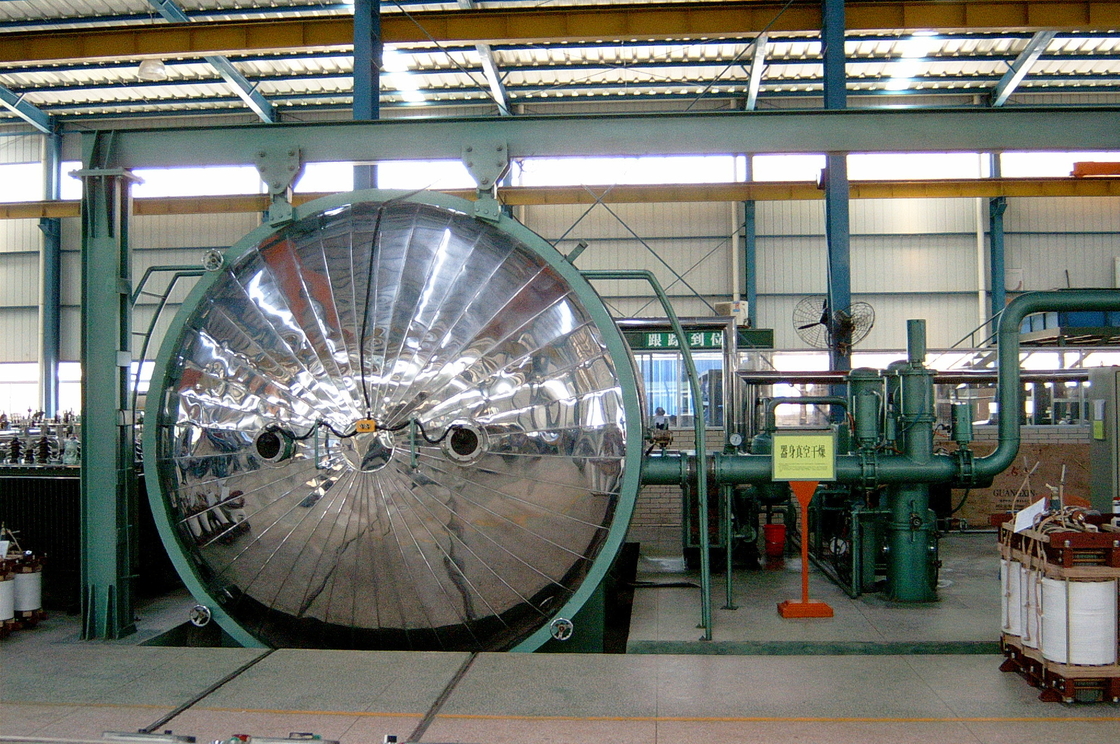

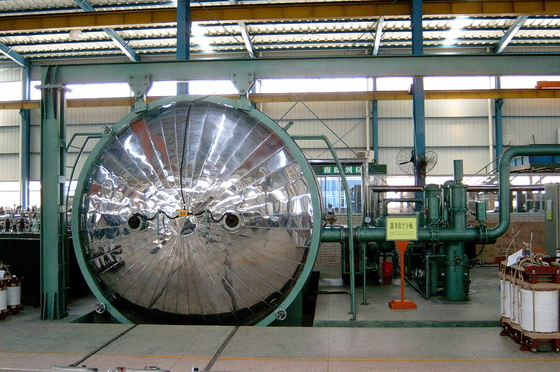

Equipamento de secagem a vácuo para transformadores
Características:
Ao adotar o processo de secagem por balanço de pressão, o tempo de secagem é reduzido em cerca de 30-40% em comparação com a secagem por vácuo convencional, com desempenho confiável, alta eficiência e economia de energia.
Controle automático por computador, que permite uma secagem autêntica e totalmente automática.
O computador executa automaticamente o julgamento do ponto final, e os resultados do julgamento são precisos e confiáveis.
O método de aquecimento por óleo de transferência de calor e vapor para o tubo de descarga interno do reservatório é opcional.
Métodos de abertura de portas: porta deslizante elétrica, porta hidráulica de deslocamento, porta balançante elétrica
Estrutura do reservatório: quadrado horizontal, circular horizontal
A finalidade principal do equipamento
Este equipamento é utilizado para o tratamento de secagem de transformadores ou outros produtos elétricos com um nível de tensão igual ou inferior a 35 KV e uma capacidade de unidade única igual ou inferior a 16000 KVA.Parte B garante o processo e os requisitos de qualidade do tratamento do produto, e fornece planos de tratamento do processo e procedimentos de controlo relacionados para dois níveis de tensão de 35 KV e 10 KV.
Proposta técnica
1Composição do equipamento
1.1. Um conjunto de sistema de tanque de secagem a vácuo
1.2Um conjunto de sistemas de abertura de portas elétricas.
1.3- Um conjunto de sistemas elétricos.
1.4Um conjunto de sistema de vácuo.
1.5Um conjunto de sistemas de condensação a baixa temperatura
1.6Um conjunto de sistemas de aquecimento.
1.7 Um conjunto de tubulações de água de arrefecimento
1.8 Um conjunto de tubulações pneumáticas
1.9Um conjunto de sistemas de controlo.
2. Requisitos de potência do equipamento, fonte de água, gás e condições básicas (fornecidos pelo utilizador)
2.1Potência nominal: 110 kW, 380 V, 50 Hz, gabinete de distribuição dedicado de três fases e cinco fios, com alimentação ligada ao gabinete de controlo elétrico.
2.2Fonte de água: pressão > 0,1 MPa, consumo máximo > 3 m3/h, temperatura da água ≤ 25 °C.
2.3Ar comprimido: 0,4 a 0,6 MPa, com um consumo de ar comprimido de aproximadamente 0,3 m3/min.
2.4- Emissão de equipamento: aproximadamente 7000 × 8500 mm.
3- Condições técnicas de cada sistema
3.1. Um conjunto de sistema de tanque de secagem a vácuo
Indicadores técnicos:
A porta elétrica lateral móvel é aberta e, quando a porta do tanque está fechada no local,Está bloqueado pneumaticamente.; A direcção de abertura da porta consiste em virar-se para a porta do reservatório e movê-la electricamente para o lado direito para abrir.

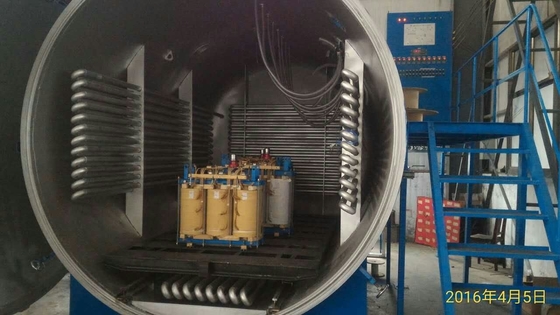

Grau de vácuo extremo (sem carga, estado frio) ≤ 10Pa, taxa de fugas (sem carga, estado frio) ≤ 100Pa · L/S. O tanque é aquecido por uma fileira de tubos Negage.O óleo de transferência de calor é utilizado como meio de transferência de calorA área dos tubos de linha aquecidos satisfaz os requisitos do processo do método de pressão variável.parte inferior e traseira).
A temperatura de funcionamento é de 115 ± 5 °C, com controlo automático da temperatura.a temperatura do corpo, e o material de isolamento.
O anel de vedação da flange do corpo do tanque é um anel de vedação resistente a altas temperaturas e óleo.
O reservatório está equipado com um carrinho de trabalho, com uma capacidade de carga de 30 T e um tamanho de 2200 mmX4000 mm.
Isolamento de lã de rocha, blindagem de chapa de aço inoxidável (SUS430)
