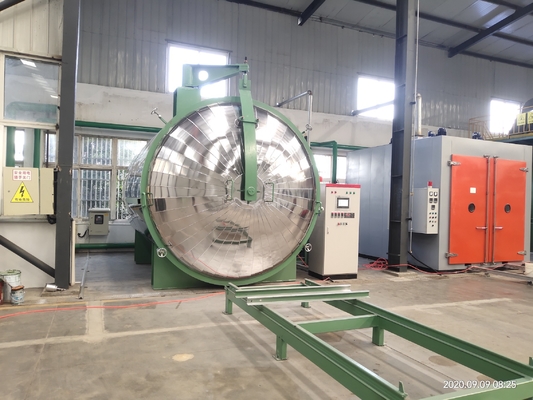

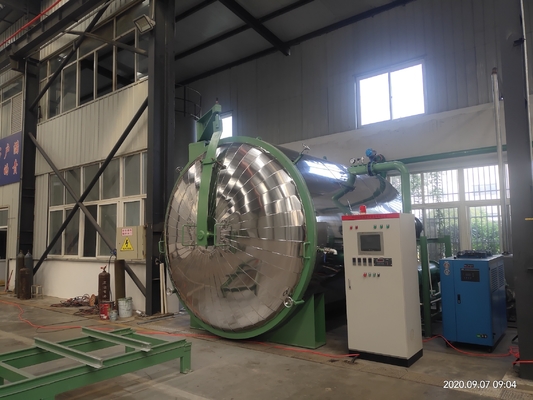

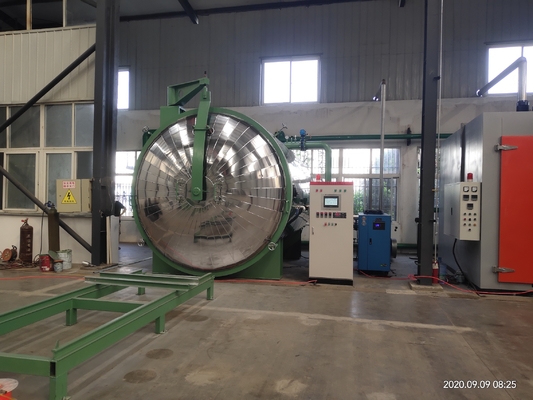

Exportar para a América Central Médio 3200 Diâmetro 4000 comprimento redondo transformador de energia forno de secagem

Lista de configurações:

1 conjunto de tanques de vácuo

1 conjunto de mecanismos de abertura de portas

4 conjuntos de tubos de descarga no interior do reservatório

1 conjunto de carrinhos de trabalho

1 conjunto de anéis de vedação da porta do tanque

3 conjuntos de sensores de temperatura

1 conjunto de trilhos no interior do reservatório

1 conjunto de blindagem de isolamento de aço inoxidável

1.1Um conjunto de sistemas de abertura de portas elétricas.

1.1.1O movimento lateral elétrico da porta do tanque abre a porta, o cilindro é trancado e os interruptores de circulação de cada ação são interligados para proteção.

1.1.1. Composto por um pórtico transversal da porta do tanque, um redutor de tração e um mecanismo de transmissão

3.3 Um conjunto de sistemas de carrinhos elétricos

3.3.1 Veículo elétrico de tração, engrenagem de redução directa motorizada, mecanismo de resistência

3.3.2 Carregamento: 30 toneladas

3.3.3Dimensões totais do carrinho de trabalho: 4000 × 2200 (longo × largo)

3.4. Um conjunto de sistema de vácuo (três conjuntos)

3.4.1O sistema de vácuo está configurado com SV-300B+SV-300B (Bomba Leybold)/ZJP-600, com um total de três bombas de vácuo e uma velocidade de bombeamento máxima de 600 L/S. O sistema de vácuo (incluindo bombas e válvulas) funciona de forma sequencial e automática.

3.4.2O sistema está equipado com um grupo de válvulas de transformador de vácuo altamente fiável, válvula de alívio de vácuo eletromagnético, válvula de alívio manual, sensor de vácuo, tubulação de vácuo e acessórios correspondentes..O grupo de válvulas de pressão variável inclui a válvula pneumática DN100, a válvula elétrica DN50 e o sensor de vácuo de película fina (um componente chave do processo de pressão variável).

3.4.3O gás extraído do tanque é resfriado e desidratado pelo condensador.

3.5Um conjunto de sistemas de condensação a baixa temperatura

3.5.1Um novo condensador de estrutura horizontal, que pode condensar de forma rápida e eficaz o gás e a humidade do reservatório e tem um dispositivo de drenagem automática que não danifica o vácuo.

3.5.2A área de condensação efetiva do condensador satisfaz os requisitos do processo e o material interno é feito de tubos de aço inoxidável.

3.5.3Configurar um conjunto de refrigeradores de água de baixa temperatura integrados 4P para fornecer água de baixa temperatura abaixo de 10 °C, garantindo um bom efeito de condensação do condensador

3Sistema de aquecimento

3.6.1. aquecimento do centro de aquecimento, potência de aquecimento 74kW (corpo de aquecimento 72KW, bomba de óleo de alta temperatura 2KW). Como meio de transferência de calor, o sistema consiste em um corpo de aquecimento, uma bomba de entrega de óleo de alta temperatura,um filtro, um sensor de temperatura, uma válvula de alta temperatura, um manômetro de pressão, um reservatório de expansão, etc.

3.6.2Controle automático do centro de aquecimento, alarme de temperatura, temperatura máxima de aquecimento de 130 °C, precisão de controlo de temperatura de ± 5 °C

3.7 Sistema de medição e controlo (Touch Screen)

3.7.1. Gabinete de controlo elétrico integrado totalmente fechado com controlo de ecrã táctil de sistema completo, conveniente para observar e controlar o estado de trabalho.

3.72 O sistema principal mnemónico de todo o conjunto de equipamentos é o controlo automático, o controlo da temperatura e a arranque da bomba de vácuo tem função de protecção de bloqueio.

3.7.3O display digital de temperatura de cada ponto do tanque é intuitivo e fiável.

3.7.4A medição do vácuo utiliza medidores de vácuo de resistência e sensores de vácuo.

3.7.5O sistema operacional principal do processo é implementado pela Mitsubishi.

3.7.6 Julgamento do ponto final: com base na pressão parcial do vapor de água no reservatório,A avaliação do ponto final é efectuada automaticamente para todo o processo de acordo com os requisitos do método de pressão variável..

3.7.7O conjunto completo do processo de secagem a pressão variável é fornecido pela nossa empresa.

3.7.8Interligação e interligação entre vários circuitos de controlo.

3.7.9. Sob água e sob protecção de tensão (ar).

3.7.10. Todo o sistema garante um funcionamento fiável nas condições do ambiente de produção da Parte A

3.8 Sistema de água de arrefecimento

3.8.1É utilizado para fornecer água de arrefecimento ao condensador de vácuo e à bomba de vácuo, constituída por um manômetro de pressão de contato elétrico, válvula e tubulação.

3.8.2 Se a pressão da água de arrefecimento for insuficiente, será emitido um alarme.

3.8.3. As águas de entrada e saída deste sistema estão ligadas ao sistema público de circulação de água da Parte A no local

3.9 Sistema de ar comprimido

Fonte de ar comprimido fornecida pelo utilizador (0,3 m3/min)

O sistema consiste em tripletes pneumáticos correspondentes, manômetros de pressão, tubulações, válvulas e tubulações

4.0 Outros requisitos técnicos

4.1Todas as superfícies dos componentes do sistema de vácuo que entram em contacto com o gás extraído (excluindo bombas e válvulas) devem ser desoxidas e tratadas com anti-ferrugem.

4.2 Cada sistema e tubulação têm marcas de cores diferentes na superfície.

4,Preço

Equipamento de secagem a vácuo para transformadores
